ZX-HD - das HDMI-Videointerface

ULAPlus - Fotogalerie
Entwickler: Ben Versteeg & Imre Jakli
Erscheinungsjahr: 2016
Vertrieb: ByteDelight
Preis: 108,65€€
Preisangabe ohne Gewähr!
Stand 04.09.2023
Das ZX-HD-Interface ist ein HDMI-Interface für den ZX Spectrum.
Es ist zu allen original ZX Spectrum-Computern kompatibel und schließt die Clone-Computer, die über einen Edge Connector verfügen, mit ein. In der Bedienungsanleitung zum ZX-HD wird allerdings auf die Inkompatibilität zum Pentagon ZX Spectrum hingewiesen.
Das ZX-HD ist zu den meisten Interfaces kompatibel, da es, ebenso wie das ZX-VGA-Joy keine Treibersoftware im ZX Spectrum installieren muss. Es verfügt über eine doppelte Firmware. Eine auf dem Raspberry Pi, die sich auf einer Mikro-SD-Karte befindet und eine auf dem ZX-HD-Interface. Diese werden im Fall eines Updates auch getrennt aufgespielt.

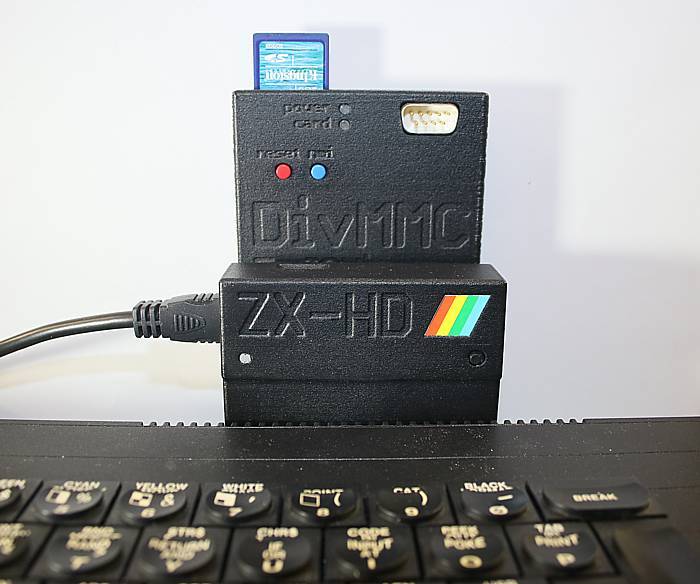

Das ZX-HD besteht aus drei Komponenten:
  • Dem Bus-Konnektor, auf den das eigentliche Interface aufgesteckt werden muss,
  • dem eigentlichen ZX-HD-Interfaxe
  • ein Raspberry Pi Zero, der seinerseits auf das ZX-HD-Interface gesteckt werden muss.
Nur in dieser Kombination ist das Interface funktionsfähig.

Der Funktionsumfang ist beeindruckend:
  • einfaches Aufstecken auf den System-Bus des ZX Spectrum
  • Ein absolut klares und gestochen scharfes Bild
  • Unterstützung der ULAplus mit 64 Farben
  • ZX Spectrum 128 Videospeicher wird unterstützt.
  • Synchron zum ULA-Timing (wichtig!), da dadurch Software mit Rand- und Multicolor-Effekten unterstützt werden.
Das ZX-DH ist im Wesentlichen ein CPLD, ein Complex Programmable Logic Device, welches die Umwandlung der Bus-Signale des ZX Spectrum durchführt. Diese Informationen werden an den Raspberry Pi weiter gegeben und von diesem in ein HDMI-tauglichen Videosignal umgesetzt. Der Raspberry Pi verfügt über einen Mini-HDMI-Ausgang, weswegen er sich im den Job geradezu gerissen hat.

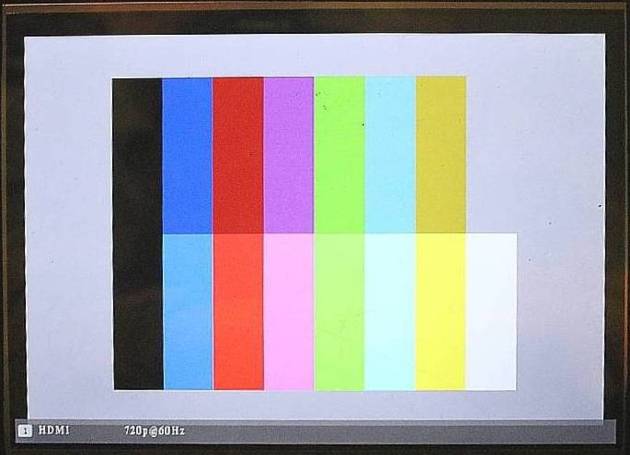

Die ULAPlus-Unterstützung ist was Feines. Von sich aus stellt der ZX Spectrum nur acht Farben in zwei Helligkeitsstufen zur Verfügung. Die ULAPlus-Eigenschaften werden vom Raspberry Pi softwaremäßig zur Verfügung gestellt und über die OUT-Befehle vom ZX Spectrum aus angesprochen. Im Internet existieren Slide-Shows, die die Farbfähigkeit der ULAPlus demonstrieren.

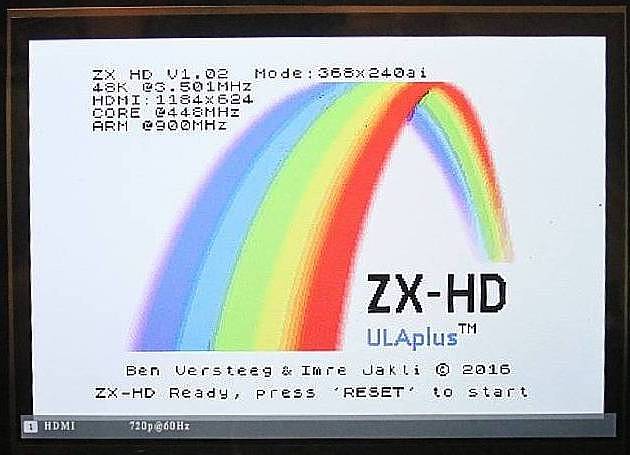

In der nachfogenden Foto-Galerie sind zehn Bildschirmfotos zu sehen, die dies zeigen. Anzumerken ist, dass ich die Bilder verkleinert und geschärft habe.

Dieses Interface ist leider und nur mit Glück auf Ebay zu erhalten.
